自動化XY軸點焊機,數控點焊機
  • 自動化XY軸點焊機,數控點焊機

自動化XY軸點焊機,數控點焊機

所屬類別:XY軸中頻點焊機

產品規格:

詳細內容

產品概述

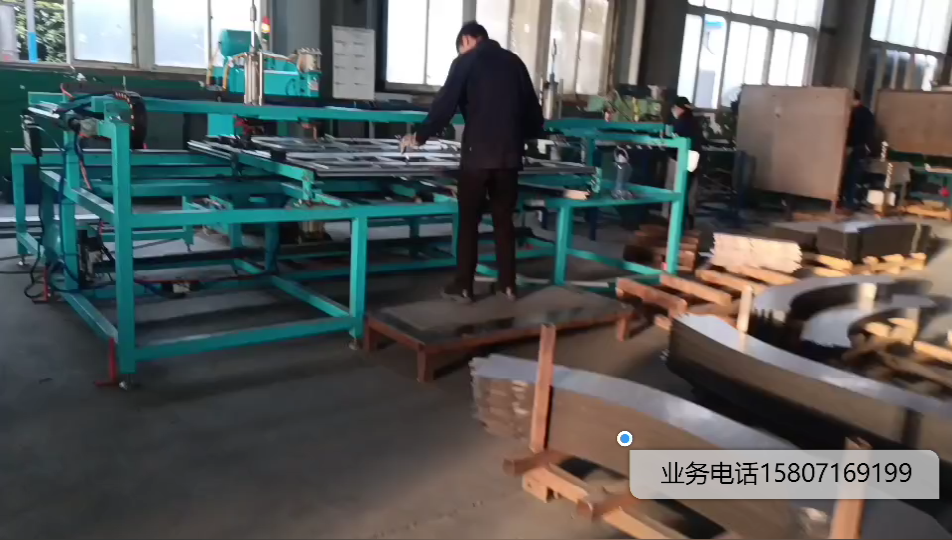

該設備能實現工件的一次裝夾,按照設定的位置自動移動、自動焊接,電極在設定的焊點數后可以自動進入電極修磨系統修整電極,能夠更好的保證焊點的穩定,提高產品質量和生產效率,降低生產成本,解決了手工作業的質量不穩定和生產效率低等缺陷,生產效率和自動化程度有所提高。設備能夠滿足尺寸2000X1000mm產品的焊接。

性能特點

1.      采用加強化特別設計鋼構,C型框架式結構。受力重心合理確保機身在高速運行時機身強度足夠、穩定。

2.      設計大平面工作平臺,獨立工作,延Y方向移動,平臺附有定位裝置,對鈑金件可以比較好的固定,能夠保證焊接點位置的準確性和裝拆的方便。

3.      采用進口觸摸屏作為人機介面,全中文輸入直觀、明了,可存儲30種焊接工件的位置程序可以多達5000個點。

4.      設計選用成型電極修整裝置,修磨機安裝在固定位置,修整高度采用伺服電機上下移動結構,光纖系統檢測電極高度,通過編程的方式可在設定焊接點數的范圍進入修整,可控制電極修整的錐度及高度,高度誤差控制在±0.1mm.

適用范圍

主要用于焊接一般固定式焊機不能或不便焊接的低碳鋼、低合金鋼、不銹鋼、鍍層鋼、板材及圓鋼。廣泛用于汽車、民用鈑金、防盜門、箱柜、家用電器等行業。

技術參數Technical Parameters

輸入電壓lnput Voltage

380V三相  three-phase

電源功率lnput Power

50KVAx2

焊接電源 lnput Current

150A

輸出電壓Output Voltage

DC5.5V

短路電流Max .Welding Current

1500Ax2

最多焊接規范Welding Models

101種   101types

最多存儲位置Max Memory Position

5000

定位平臺尺寸Locating Table Size

2000mmx1000mm

X方向移動有效距離X Axis Effective Width

850mm

Y方向移動有效距離Y AxisEffective Width

600mm

移動速度Moving Speed

800mm/sec

移動伺服電機功率Servo Motor Power

450W
